混合音频矩阵

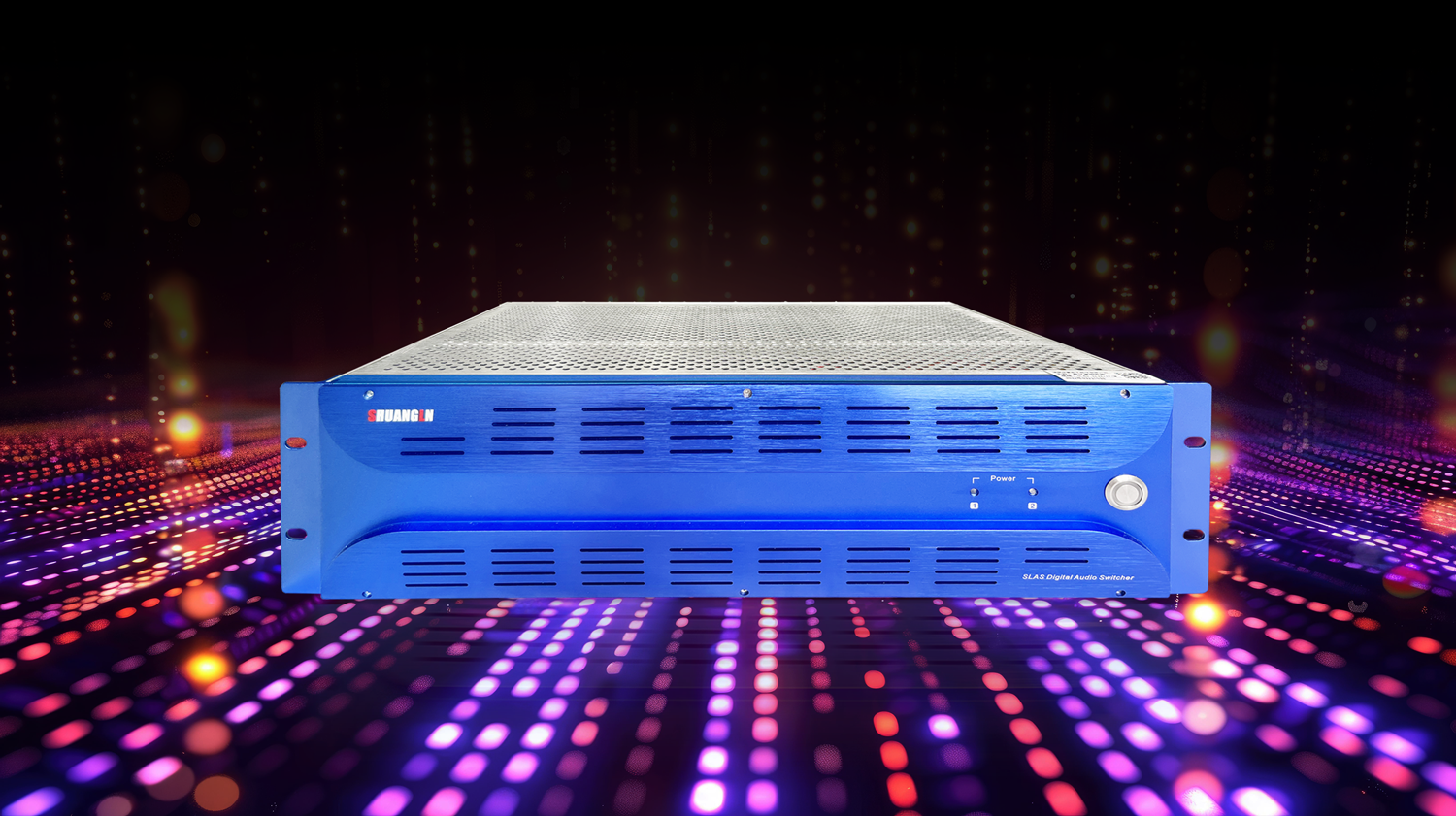

产品简介

slas-3232/ip/m系列混合音频矩阵是一款采用大规模集成电路、模块化设计、插板式结构、灵活配置的多格式混插矩阵。最大支持32 x 32路立体声通道的模拟、数字、aoip、madi、fm板混插组合输入输出，以及通过snmp协议进行远程参数云维监测，同时通过遥控面板、矩阵软件可自定义手动、自动、联动、锁定和禁闭点智能控制切换，保障安全播出。输入输出通道的扩容性可根据客户需求灵活选配，以及便捷的操作和可靠的稳定性可以满足各类融媒体中心、电视台、演播厅、广播电台、企事业单位、学校、体育场馆、车站、机场、医院、会议厅、酒店等大量音频信号输入输出与应用控制的场合使用要求。

功能特点

采用模块化、插板式设计结构，可灵活配置，3ru标准机柜高度，全年不间断稳定运行。
采用播控分离模式，音频输入输出结构与切换控制结构独立设计，保障安全播出。

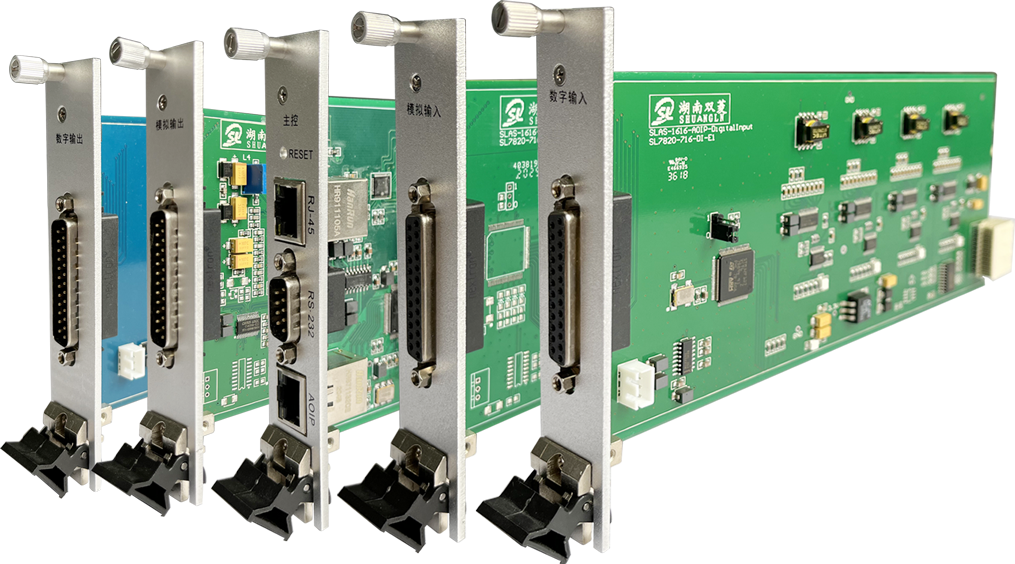

系统支持12个通用输入输出io接口卡插槽，具备a/d、d/a转换功能，兼容多种格式的模拟、数字、aoip、madi、fm板卡混插组合输入输出使用。
系统所有通道信号均采用时钟同步技术处理，实现所有模拟、数字、aoip、fm、madi通道数据无损矩阵路由同步切换，及所有连接点状态能即时保存和自动恢复。
矩阵内部板卡采用tdm数据打包交互技术，实现卡槽接口通用功能，同时采用fpga阵列技术实现矩阵32 x 32路立体声（64 x 64单声道）输入输出的路由同步、自由切换调度。
系统工作采样率范围支持32k～192khz，量化深度16bit-32bit，可满足各种采样率音频信源输入。
系统采用时钟自动切换和恢复技术，默认使用aoip时钟作为系统同步时钟，当不使用aoip时钟时，可自动无缝切换内部时钟，保障安全播出。
最大支持6块输入板，6块输出板，每块输入输出板卡支持4路立体声通道，且灵活配置。

最大支持32路立体声输入输出，1～24路为（24路）本地音频信号输入输出接口；25～32路为（8路）aoip网络音频传输输入输出接口；
aoip网络音频传输可把本地任意8路立体声输入信号切换送网络播出或监测，也可从网络任意调度8路立体声信号作为本地信号切换输出。

主控板支持aoip、snmp传输功能，可自由选配。（选配）
madi板支持多模光纤和同轴线缆输入输出，单端光口100m带宽，sc 热插拔接口。（选配）
每块fm板最大支持4路fm信号转换为数字音频信号。（选配，fm板只有输入板卡）
支持32 x 32路slas-rcp遥控面板远程控制切换输入输出通道。（选配）
rs-232接口与slbtm8000总控系统矩阵软件连接，可远程自定义手动、自动、联动、锁定和禁闭点智能控制切换，控制系统可实现远程系统配置、切换、监测以及日志管理等功能。（选配）
具备遥控面板、矩阵软件双联动控制功能，切换状态实时动态刷新，满足多场景使用。（选配）
利用rj-45接口通过snmp协议可进行远程参数云维监测。（选配）
具有掉电通道状态记忆功能，以及双电源冗余热备份功能，保障安全播出。

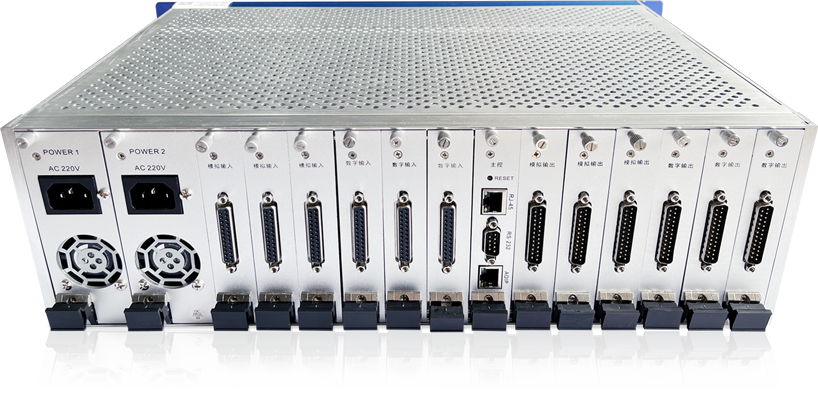

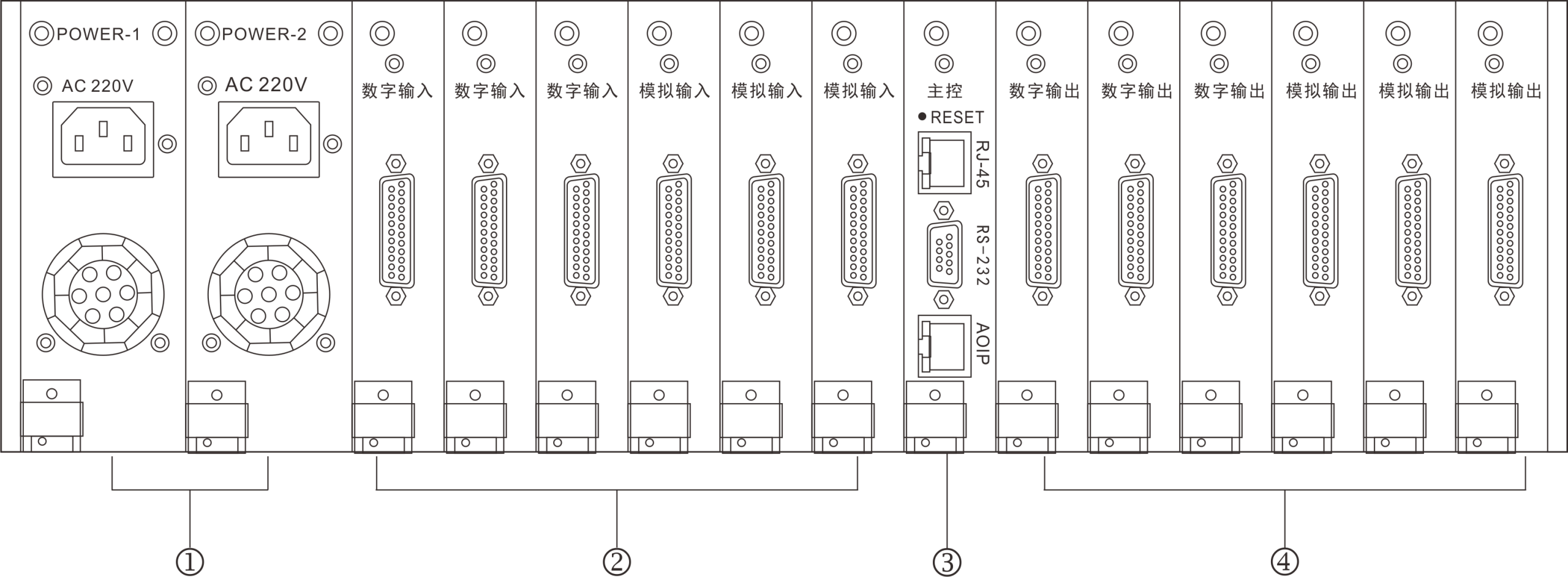

后面板结构

①输入电源插座

power1：ac 220v（主电源）；
power2：ac 220v（备电源）；

②输入卡槽

1～24路支持模拟、数字、madi、fm输入板卡，可根据客户需求自由选配；
共支持6块输入板卡，每块板卡支持4路立体声通道输入；

③主控板

reset：ip复位键；
rj-45接口：snmp协议传输接口；
rs-232接口：一拖三rs-232辫子；（必须连接辫子使用）
rs-232-1、rs-232-2：用于连接计算机控制软件，可连接矩阵远程控制软件进行控制；
can：用于连接slas-rcp遥控面板控制；
aoip接口：为25～32路（8路）通道支持aoip网络输入、输出；

④输出卡槽
