slas-8000/ip/m
智能混合音频矩阵

性能超群,王者之选,让复杂的音频系统变得简单
智能切换，稳定可靠

产品简介

slas-8000/ip/m系列智能混合音频矩阵是湖南双菱电子科技有限公司再次迎合市场需求自主研发的一款混插、多格式音频ai智能混合矩阵。此产品拥有176 x 176路立体声（352 x 352单声道）输入输出，支持物理模拟、数字板卡80 x 80路立体声输入输出，madi板卡64 x 64路立体声输入输出，aoip板卡32 x 32路立体声输入输出等功能；rj-45接口进行snmp协议远程云维参数监测，且通过矩阵软件可自定义手动、自动、联动、锁定和禁闭点智能控制切换，保障安全播出。数百路立体声输入输出通道智能、稳定、可靠的智能切换，可以满足各类融媒体中心、电视台、演播厅、广播电台、企事业单位、学校、体育场馆、车站、机场、医院、会议厅、酒店等大量音频信号输入输出与应用控制的应用场合的使用要求。

功能特点

采用模块化、插板式设计结构，可灵活配置，9ru标准机柜高度，全年不间断稳定运行。
采用播控分离模式，音频输入输出结构与切换控制结构独立设计，保障安全播出。

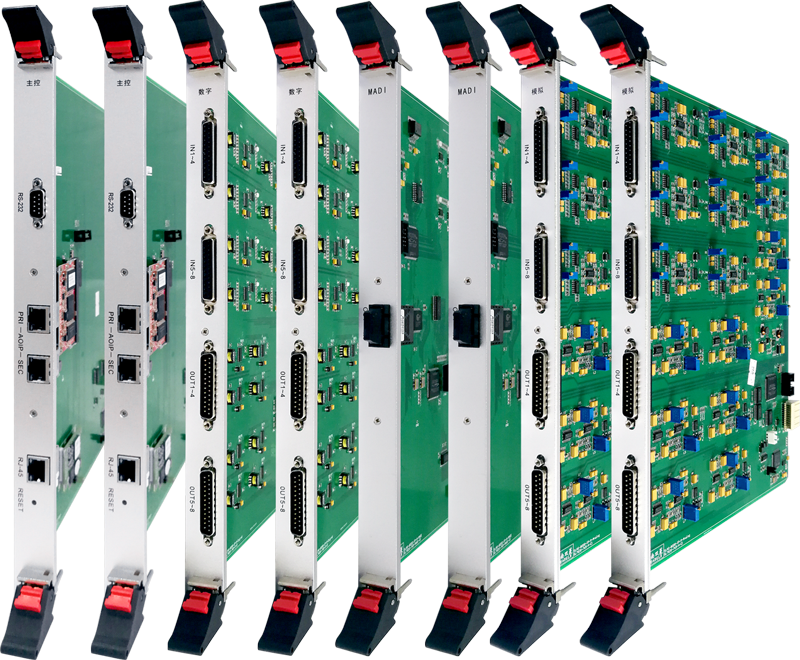

系统支持13个通用io接口卡插槽，具备a/d、d/a转换功能，兼容多种格式的模拟、数字、aoip、madi板卡混插组合输入输出使用。
系统所有通道信号均采用时钟同步技术处理，实现所有模拟、数字、aoip与madi通道数据无损矩阵路由同步切换，及所有连接点状态能即时保存和自动恢复。
矩阵内部板卡采用tdm数据打包交互技术，实现卡槽接口通用功能，同时采用fpga阵列技术实现矩阵176 x 176路立体声（352 x 352单声道）输入输出的路由同步、自由切换调度。
采用linux qt arm组合式方案设计，实现系统稳定、便捷的触摸屏操作和网络控制。
系统工作采样率范围支持32k～192khz，量化深度16bit-32bit，可满足各种采样率音频信源输入。
系统采用时钟自动切换和恢复技术，默认使用aoip时钟作为系统同步时钟，当不使用aoip时钟时，可自动无缝切换内部时钟，保障安全播出。
支持10个卡槽的模拟、数字输入输出板灵活配置扩容，且每块板采用4个db25接口，通过db25转卡侬头辫子连接方式，便于安装维护。

aoip板具备主/备传输功能，最大支持32 x 32路立体声输入输出。
每块madi板支持32 x 32路立体声输入输出，系统最大支持2块madi板（64 x 64路立体声）输入输出,且采用单端光口100m带宽，支持sc 热插拔接口多模光纤模块。（选配）
每块模拟板支持8 x 8路立体声输入输出，系统最大支持80 x 80路立体声输入输出。（选配）
每块数字板支持8 x 8路数字信号输入输出，系统最大支持80 x 80路信号输入输出，兼容aes3/ebu、spdif数字信号输入。（选配）
主控板卡具备3个百兆以太网接口，1个rj-45网口用于snmp协议进行远程云维参数实时监测；2个主备（pri/sec）冗余网口用于32 x 32路立体声(aes67 aes70)的aoip接入功能，可用于网络实时监测和监听。
矩阵所有板卡均能自动识别属性与位置，板卡状态实时云端软件监测与维护。
通过rs-232接口与slbtm8000总控系统矩阵软件连接，可远程自定义手动、自动、联动、锁定和禁闭点智能控制切换，控制系统可实现远程系统配置、切换、监测以及日志管理等功能。
矩阵机柜面板采用7寸触摸屏，能实时查看输入输出通道vu表和切换状态。
具有掉电通道状态记忆功能，以及双电源冗余热备份功能，电源状态实时在线监测，保障安全播出。

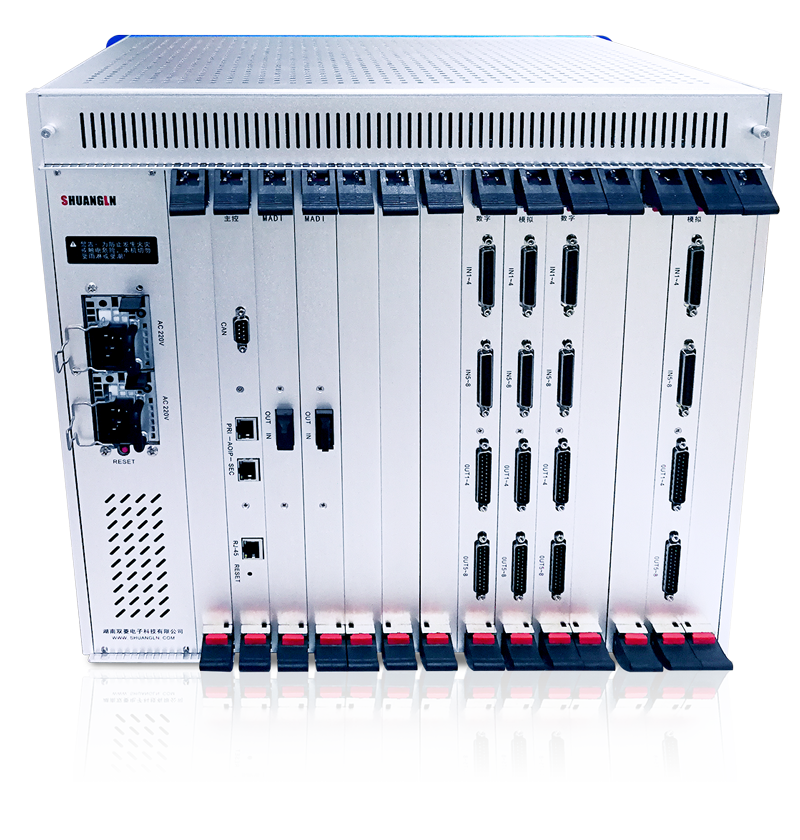

后面板结构
